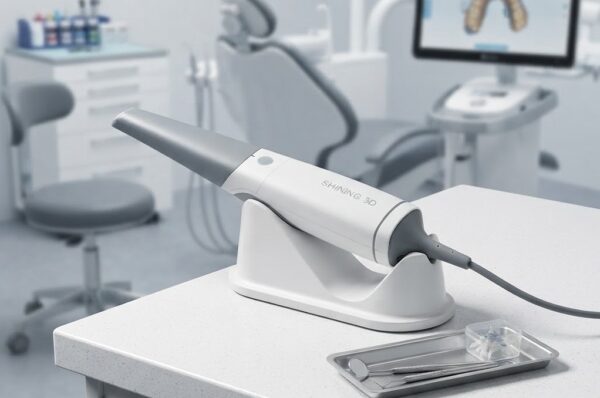

Интраоральный снимок — это цифровое изображение полости рта, которое получают с помощью интраорального 3D-сканера. В отличие от рентгеновского исследования, при таком сканировании не используется рентгеновское излучение: устройство оптическим способом считывает поверхность зубов и мягких тканей, а специальное программное обеспечение формирует подробную 3D-модель.
Врач получает детальную цифровую модель, с которой можно работать очень гибко: увеличивать, поворачивать, анализировать в разных плоскостях.
Важно: интраоральный снимок — это полноцветное 3D-изображение, а не рентгенограмма. Оно позволяет врачу рассматривать зубные ряды с разных ракурсов, оценивать их форму и взаимное расположение, а также использовать полученные данные для цифрового планирования лечения.
Отличие интраорального снимка от прицельного рентгеновского
Прицельный рентгеновский снимок и интраоральное сканирование решают разные диагностические задачи.
Рентген показывает внутренние структуры, которые невозможно увидеть только по поверхности: например, состояние корней и окружающей костной ткани. Он не покажет детальную поверхность зубов и мягких тканей — для этого как раз и нужно сканирование.
Интраоральный сканер работает иначе. Он получает оптические данные о поверхности зубов и мягких тканей и превращает их в цифровую трёхмерную модель. По данным SHINING 3D, современные интраоральные сканеры формируют 3D-модель полости рта в режиме реального времени.
Интраоральное сканирование — это уже не рентген, а оптическая технология.
Поэтому корректнее не считать эти технологии взаимозаменяемыми. Интраоральный снимок не заменяет рентген, если врачу необходимо оценить внутреннее состояние зуба или костной ткани. Зато он дополняет диагностику точными цифровыми данными о внешней анатомии зубных рядов.
Что видно на интраоральном снимке: контуры зубов, прикус, мягкие ткани
Главное преимущество 3D-сканирования — возможность получить цифровую копию зубных рядов.
Врач видит:
- контуры и форму зубов;
- положение зубов относительно друг друга;
- зубные дуги и их пространственное расположение;
- особенности контакта верхней и нижней челюстей;
- поверхность и контуры мягких тканей десны.
Современные системы SHINING 3D используют оптические технологии: свет проецируется на зубы и мягкие ткани, отражённый сигнал фиксируется датчиками, после чего программное обеспечение собирает полученные данные в единую 3D-модель.
Отдельное значение имеет регистрация прикуса. Полученную цифровую модель можно использовать вместе с данными о положении челюстей и окклюзии. В клинических сценариях SHINING 3D, например, цифровые изображения обеих челюстей и данные о прикусе объединяются для оценки анатомии и планирования будущей реставрации.
Полноцветное изображение также делает цифровую модель более информативной для визуальной оценки: врач получает не только геометрию, но и цветовую информацию о поверхности.
Для чего используется интраоральный снимок : диагностика и планирование лечения
Интраоральный снимок особенно полезен там, где требуется точная цифровая информация о форме и расположении зубов. Он даёт врачу детальную картину состояния полости рта.
В практике его применяют для:
- первичной оценки состояния зубных рядов;
- особенности прикуса и смыкания;
- выявление скрытых кариозных поражений, сколов, трещин;
- выявление воспалений или патологий;
- ортодонтического планирования;
- подготовки к протезированию;
- планирования имплантации;
- проектирования коронок, виниров и других реставраций;
- выявление аномалий развития, последствия травм или иных особенностей, которые влияют на план лечения;
- контроля изменений в процессе лечения;
- создания цифровых моделей для дальнейшего изготовления стоматологических конструкций.
3D-сканирование становится частью единого цифрового рабочего процесса: полученные данные можно передавать в специализированное программное обеспечение для анализа и проектирования. SHINING 3D описывает такой подход как последовательность «сканирование — дизайн — печать», объединяющую оборудование и программные решения клиники и лаборатории.
Для врача это означает возможность заранее работать с цифровой моделью пациента, оценивать предполагаемый результат и передавать данные в лабораторию без изготовления традиционного физического слепка. Например, Aoralscan Elite объединяет интраоральное сканирование с фотограмметрией и позволяет получать данные о положении имплантатов одновременно с цифровыми данными зубной дуги.

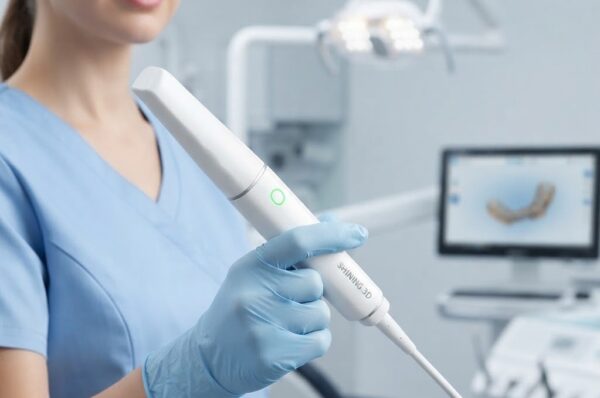

Для пациента технология также удобна: вместо традиционного слепка врач может провести сканирование небольшой интраоральной камерой, а результат сразу отображается на экране в виде цифровой модели.
Интраоральный снимок необходим при:
- Протезировании.Помогает добиться идеального прилегания конструкции.
- Ортодонтическом лечении.Для первичной диагностики, виртуального планирования перемещения зубов и контроля прогресса в ходе лечения.
- Имплантологии.На основе цифровых данных создают хирургические шаблоны для повышения прогнозируемости результата и снижения рисак осложнений.
- Гнатологии.Детальный анализ окклюзии (смыкание челюстей), фиксация траектории движений и выявление дисфункции височно-нижнечелюстного сустава.
- Диагностики и обсуждения с пациентом.Визуализация модели указывает на проблемные зоны, на основе которых, сразу можно обсудить варианты лечения и согласовать план.
Как хранится и передаётся результат интраорального сканирования
В отличие от обычной фотографии, результат интраорального сканирования представляет собой цифровые 3D-данные. Их можно сохранить в электронном виде и использовать повторно при последующих этапах лечения.
Полученную модель можно передавать между стоматологической клиникой, врачом и зуботехнической лабораторией для дальнейшей работы. В зависимости от используемого программного обеспечения и клинической задачи применяются специализированные цифровые форматы; например, в клиническом случае SHINING 3D трёхмерные изображения обеих челюстей были получены в формате STL.
Цифровой формат упрощает архивирование: модель пациента можно хранить в электронной базе, а при необходимости снова открыть её для анализа, сравнения с более поздними сканами или подготовки новой конструкции. SHINING 3D отдельно отмечает цифровое архивирование 3D-данных как одно из преимуществ технологии для медицинских задач.
Таким образом, интраоральный снимок — это не рентгеновское исследование, а полноцветное 3D-изображение поверхности зубов и мягких тканей. Оно не показывает скрытые структуры так, как рентген, но даёт врачу точную цифровую модель полости рта, которую можно анализировать, сохранять и использовать на разных этапах лечения. Именно поэтому интраоральное сканирование стало важной частью современной цифровой стоматологии.
